Токоизолированные подшипники
Токоизолированные подшипники применяются в узлах, где существует риск прохождения электрического тока через подшипниковую опору. Чаще всего такая проблема возникает в электродвигателях, генераторах и оборудовании с частотными преобразователями. В стандартных подшипниках ток проходит через тела качения и дорожки, вызывая электроэрозионные повреждения. Токоизолированное исполнение полностью устраняет этот эффект.

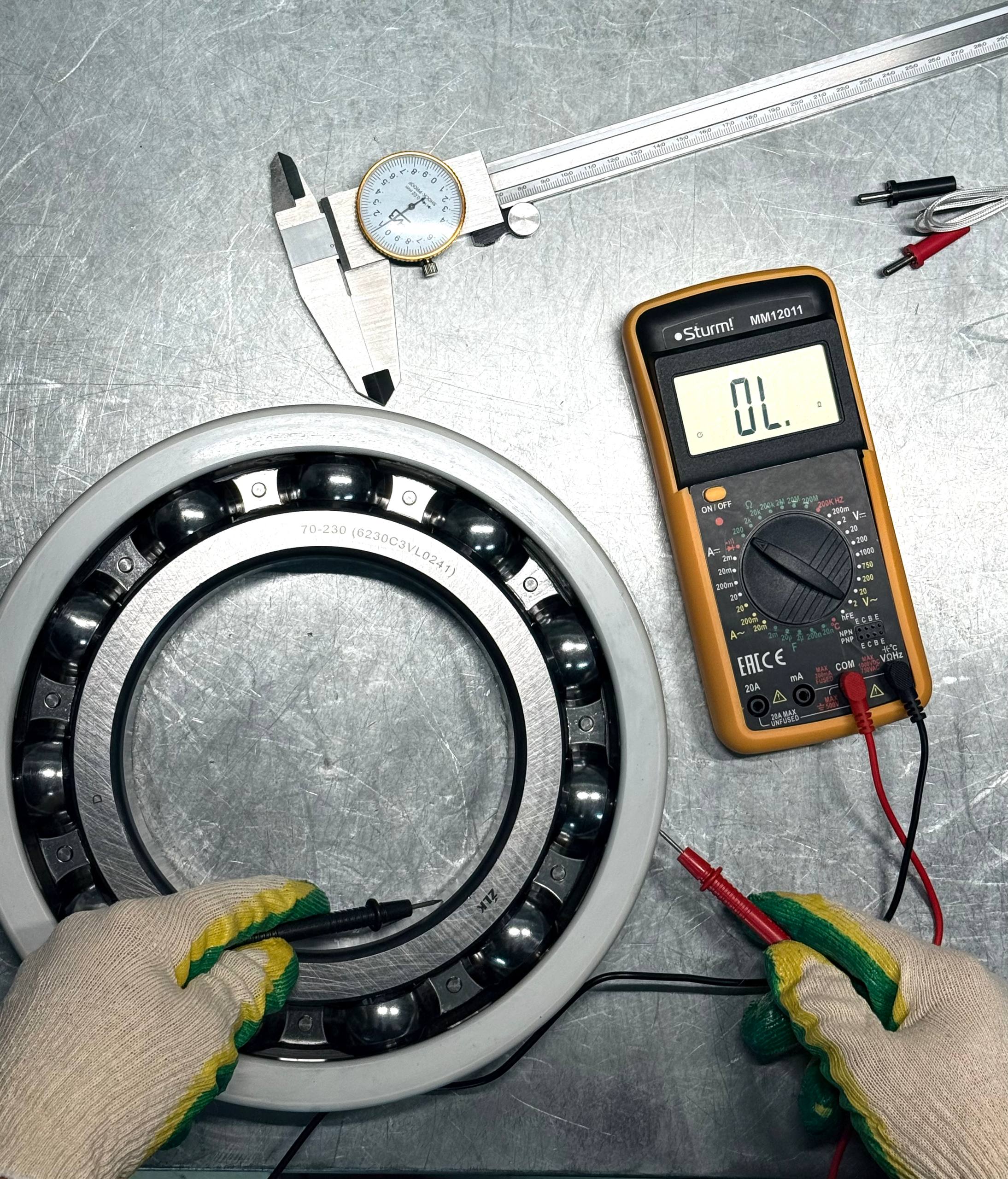

Основная задача таких подшипников - разрыв электрической цепи между валом и корпусом без влияния на механические характеристики узла.
Назначение и особенности применения
Токоизолированные подшипники применяются в узлах, где существует риск прохождения электрического тока через подшипниковую опору. Чаще всего такая проблема возникает в электродвигателях, генераторах и оборудовании с частотными преобразователями. В стандартных подшипниках ток проходит через тела качения и дорожки, вызывая электроэрозионные повреждения. Токоизолированное исполнение полностью устраняет этот эффект.
Основная задача таких подшипников - разрыв электрической цепи между валом и корпусом без влияния на механические характеристики узла.
Принцип работы токоизолированных подшипников

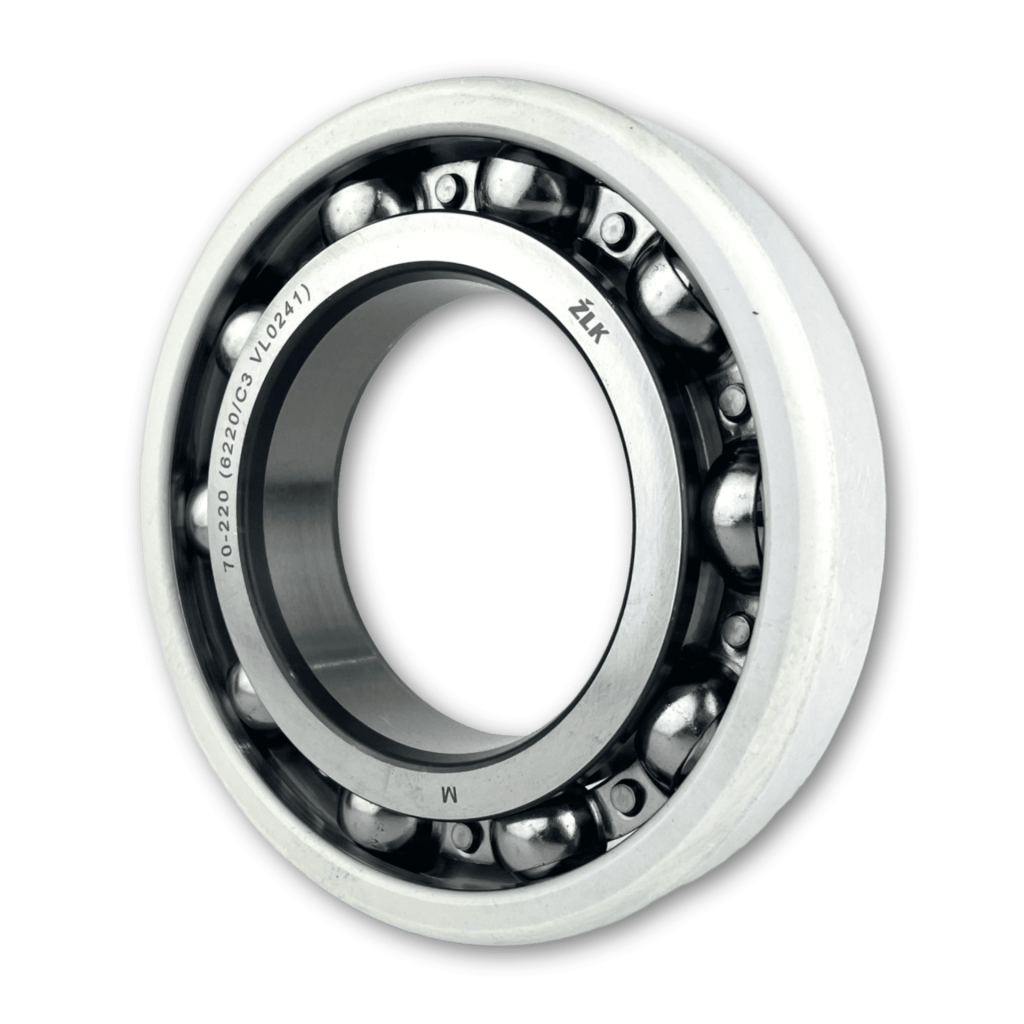

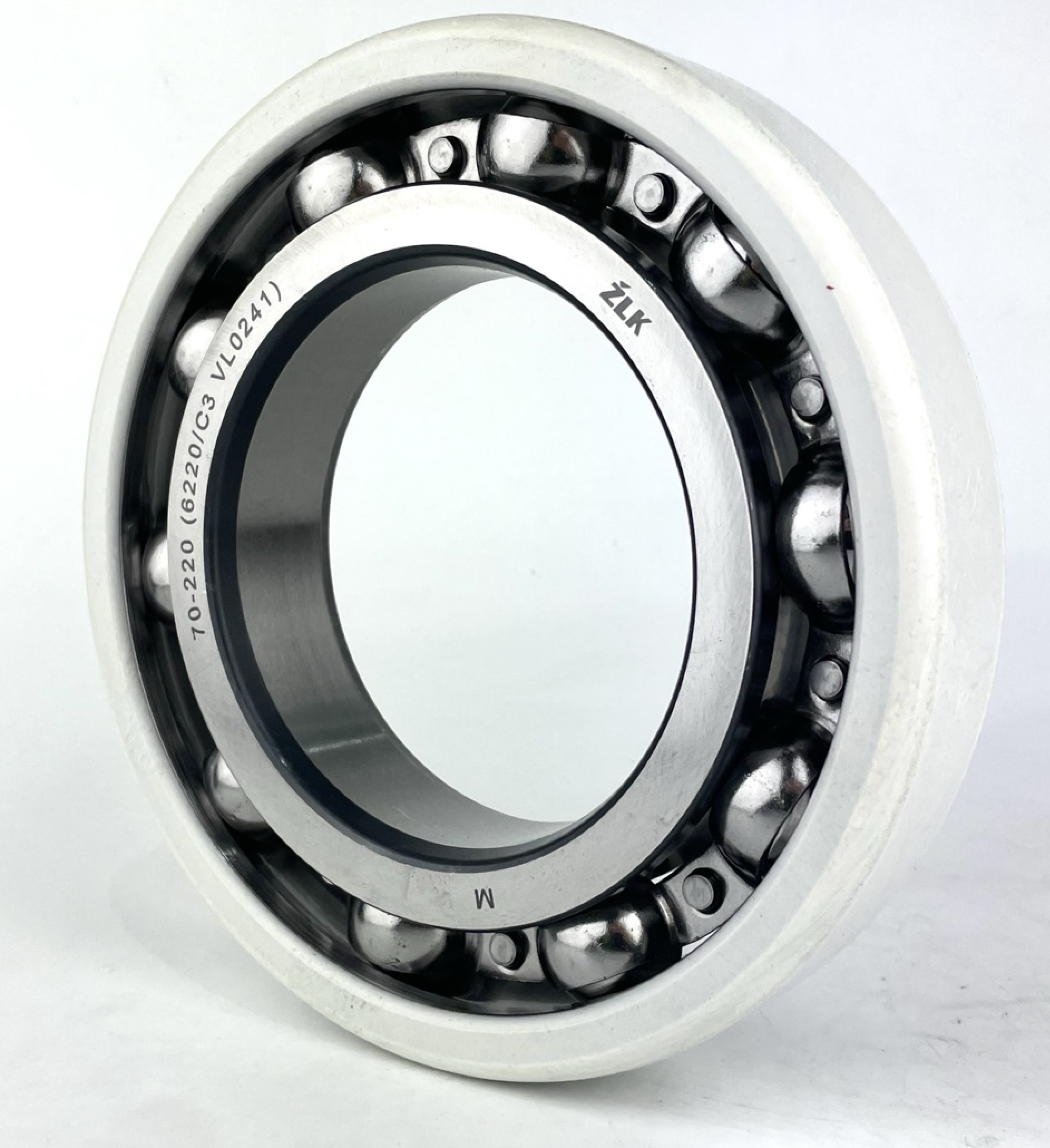

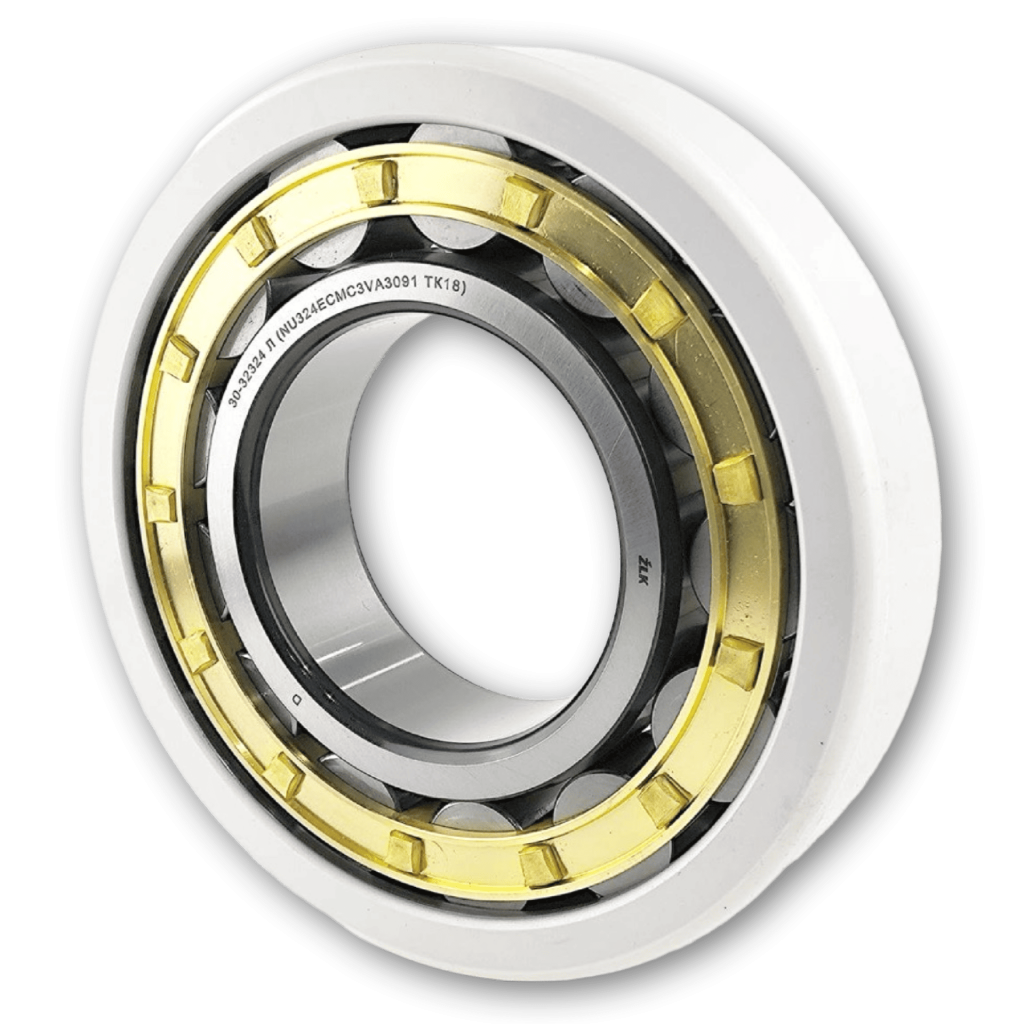

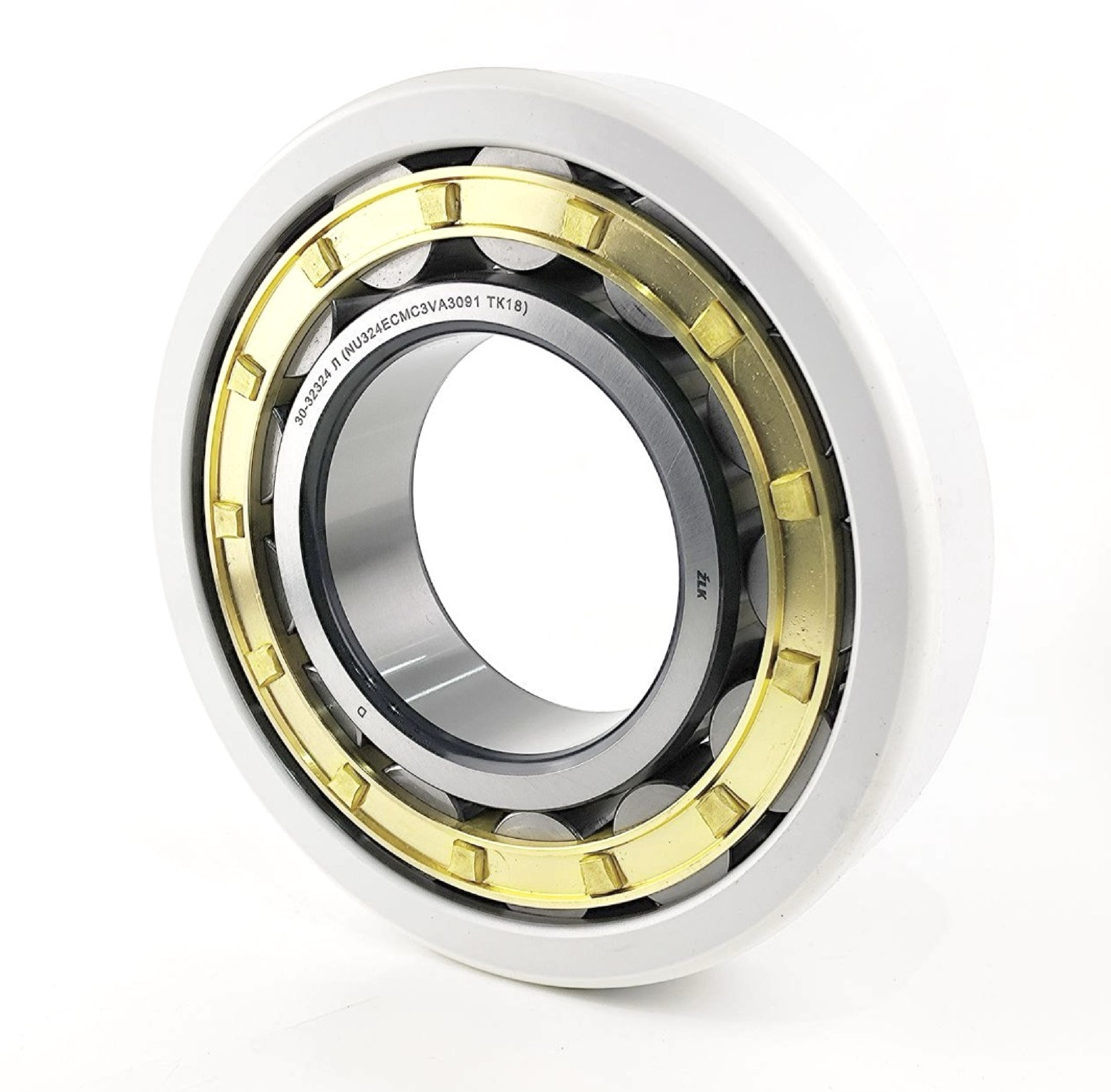

Изоляция достигается за счет нанесения диэлектрического покрытия на одно из колец подшипника, как правило, на наружное. Наиболее распространённый метод - плазменное напыление оксида алюминия. Этот слой обладает высокой электрической прочностью и устойчив к нагрузкам, возникающим при посадке и эксплуатации.
Покрытие предотвращает протекание токов через подшипник, исключая появление микродуг в зоне контакта тел качения с дорожками. В результате сохраняется геометрия рабочих поверхностей и стабильность работы узла.
Преимущества токоизолированных подшипников
Использование токоизолированных подшипников обеспечивает ряд практических преимуществ:
• защита от электроэрозионного износа
• увеличение ресурса подшипникового узла
• снижение уровня вибрации и шума
• сохранение свойств смазки на протяжении всего срока службы
• снижение затрат на ремонт и техническое обслуживание
• повышение общей надежности оборудования
В условиях непрерывной работы или высокой стоимости простоев применение токоизолированных подшипников оправдано экономически.
Где применяются токоизолированные подшипники
Наиболее распространённые области применения:
• электродвигатели с частотным управлением
• промышленные генераторы
• насосы и компрессоры
• металлургическое оборудование
• горнодобывающая техника
• тяговые электродвигатели
• ветроэнергетические установки
Во многих отраслях токоизолированные подшипники уже рассматриваются как стандартное решение для защиты оборудования от электрических повреждений.
Отличие от стандартных подшипников
В отличие от обычных подшипников качения, токоизолированные исполнения не допускают прохождения электрического тока через элементы качения. Это исключает характерные дефекты дорожек, такие как кратеры, борозды и волнообразный износ, которые часто становятся причиной преждевременного выхода из строя.
При этом геометрические размеры, грузоподъёмность и точность полностью соответствуют стандартным сериям подшипников.
Как выбрать токоизолированный подшипник
При подборе токоизолированного подшипника учитываются:
• тип оборудования
• скорость вращения
• нагрузка
• условия эксплуатации
• уровень электрических воздействий
В большинстве случаев возможно использование типовых серий подшипников с изоляционным покрытием без доработки конструкции узла.
Заключение
Токоизолированные подшипники являются эффективным решением для защиты подшипниковых узлов от воздействия электрических токов и преждевременного износа. Их применение позволяет повысить надёжность оборудования, увеличить межремонтные интервалы и снизить эксплуатационные затраты.
Наша компания осуществляет продажу токоизолированных подшипников для промышленного применения:
Данные подшипники представлены в ассортименте: и доступны к поставке для различных типов оборудования - от электродвигателей с частотным управлением до генераторов и насосных установок. Возможен подбор подшипников под конкретные условия эксплуатации и технические требования.
Использование токоизолированных подшипников из нашего ассортимента позволяет обеспечить стабильную и долговечную работу оборудования в условиях электрических нагрузок.
