VR12-500X17Z ZLK сепаратор
Характеристики
Бренд
ZLK
Высота направляющей, H, мм
17
Длина направляющей, L, мм
500
Вес, кг
5.3
ISO
VR12-500X17Z
Артикул
48734
Товар будет в наличии 19.05.2026. Вы можете оформить предзаказ
Бесплатная доставка по Красноярску
Бесплатная доставка по России от 20 000₽
Характеристики
Бренд
ZLK
Высота направляющей, H, мм17
Длина направляющей, L, мм500
Вес, кг
5.3
ISO
VR12-500X17Z
Артикул
48734
Описание

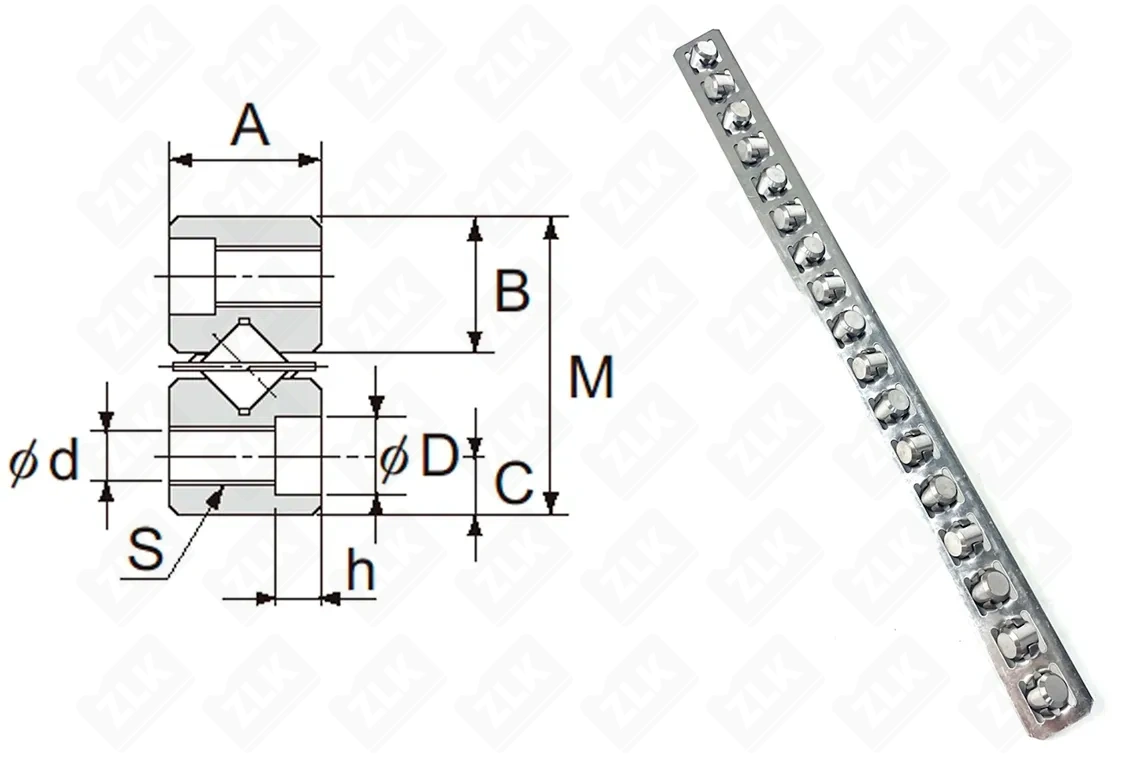

Свойства подшипника (направляющей с перекрёстными роликами) VR12‑500×17Z
Основные технические характеристики
Максимальная длина хода: $310\ \text{мм}$.
Общая высота рельса (M): $58\ \text{мм}$ ($57{,}86\ \text{мм}$).
Ширина рельса (A): $28\ \text{мм}$.
Длина рельса (L₀): $500\ \text{мм}$.
Количество монтажных отверстий (n): $4$.
Расстояние между монтажными отверстиями (F): $100\ \text{мм}$.
Осевое расположение монтажных отверстий (G): $50\ \text{мм}$.
Диаметр расточки монтажных отверстий (D): $14\ \text{мм}$.
Глубина расточки монтажных отверстий (h): $8{,}2\ \text{мм}$.
Длина винта (T): $5\ \text{мм}$.
Диаметр ролика (Dₐ): $12\ \text{мм}$ ($11{,}906\ \text{мм}$).
Длина сепаратора (R): $345\ \text{мм}$.
Осевое расположение ролика (g): $12{,}5\ \text{мм}$.
Расстояние между роликами (P): $20\ \text{мм}$.
Количество роликов (Z): $17$.
Допустимый предварительный натяг: $-13\ \mu\text{м}$.
Базовая динамическая грузоподъёмность (Cₚ): $17{,}6\ \text{кН}$.
Базовая статическая грузоподъёмность (Cₒₚ): $17{,}2\ \text{кН}$.
Масса рельса: $5{,}30\ \text{кг/м}$.
Ключевые особенности и преимущества
Высокая стабильность: – ролики расположены перекрёстно, что увеличивает площадь контакта; – малая упругая деформация; – повышенная стабильность и точность перемещения.
Конструктивное исполнение: – выдерживает осевые, радиальные и опрокидывающие моменты одновременно; – подходит для тяжёлых условий эксплуатации.
Низкое трение: – крайне низкий и равномерный коэффициент трения; – минимальное явление «заедания» (stick‑slip); – плавная работа благодаря малому сопротивлению качению.
Высокая жёсткость: – увеличенная эффективная длина контакта роликов; – сокращённый шаг между роликами; – большое количество роликов, что повышает жёсткость направляющих.
Области применения
прецизионные станки;
системы разгрузки литьевых машин;
загрузчики и разгрузчики токарных станков;
КТ‑сканеры для цифровой дентальной рентгенографии;
скользящие механизмы кресел самолётов и др.
Дополнительные опции
Материалы: нержавеющая сталь, алюминиевый сплав, карбид вольфрама, керамика (по запросу).
Смазка: возможность подбора смазки (Mobil, Shell, SKF, Klüber, Fuchs и др.) в зависимости от условий работы.
Обработка поверхности: азотирование, хромирование или нанесение покрытий для повышения износостойкости и коррозионной стойкости.
Кастомизация: разработка и оптимизация конструкции по требованиям заказчика (чертежи, условия работы).
Основные технические характеристики
Максимальная длина хода: $310\ \text{мм}$.
Общая высота рельса (M): $58\ \text{мм}$ ($57{,}86\ \text{мм}$).
Ширина рельса (A): $28\ \text{мм}$.
Длина рельса (L₀): $500\ \text{мм}$.
Количество монтажных отверстий (n): $4$.
Расстояние между монтажными отверстиями (F): $100\ \text{мм}$.
Осевое расположение монтажных отверстий (G): $50\ \text{мм}$.
Диаметр расточки монтажных отверстий (D): $14\ \text{мм}$.
Глубина расточки монтажных отверстий (h): $8{,}2\ \text{мм}$.
Длина винта (T): $5\ \text{мм}$.
Диаметр ролика (Dₐ): $12\ \text{мм}$ ($11{,}906\ \text{мм}$).
Длина сепаратора (R): $345\ \text{мм}$.
Осевое расположение ролика (g): $12{,}5\ \text{мм}$.
Расстояние между роликами (P): $20\ \text{мм}$.
Количество роликов (Z): $17$.
Допустимый предварительный натяг: $-13\ \mu\text{м}$.
Базовая динамическая грузоподъёмность (Cₚ): $17{,}6\ \text{кН}$.
Базовая статическая грузоподъёмность (Cₒₚ): $17{,}2\ \text{кН}$.
Масса рельса: $5{,}30\ \text{кг/м}$.
Ключевые особенности и преимущества
Высокая стабильность: – ролики расположены перекрёстно, что увеличивает площадь контакта; – малая упругая деформация; – повышенная стабильность и точность перемещения.
Конструктивное исполнение: – выдерживает осевые, радиальные и опрокидывающие моменты одновременно; – подходит для тяжёлых условий эксплуатации.
Низкое трение: – крайне низкий и равномерный коэффициент трения; – минимальное явление «заедания» (stick‑slip); – плавная работа благодаря малому сопротивлению качению.
Высокая жёсткость: – увеличенная эффективная длина контакта роликов; – сокращённый шаг между роликами; – большое количество роликов, что повышает жёсткость направляющих.
Области применения
прецизионные станки;
системы разгрузки литьевых машин;
загрузчики и разгрузчики токарных станков;
КТ‑сканеры для цифровой дентальной рентгенографии;
скользящие механизмы кресел самолётов и др.
Дополнительные опции
Материалы: нержавеющая сталь, алюминиевый сплав, карбид вольфрама, керамика (по запросу).
Смазка: возможность подбора смазки (Mobil, Shell, SKF, Klüber, Fuchs и др.) в зависимости от условий работы.
Обработка поверхности: азотирование, хромирование или нанесение покрытий для повышения износостойкости и коррозионной стойкости.
Кастомизация: разработка и оптимизация конструкции по требованиям заказчика (чертежи, условия работы).
